詳細を見る Camera Module

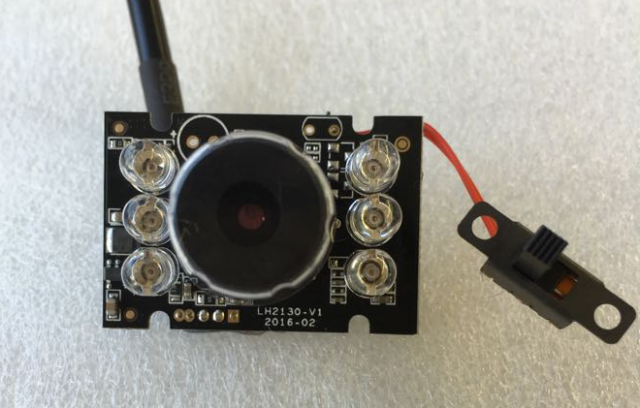

USBナイトビジョンカメラモジュール（300万画素、60°/150°視角）
USB 2.0 UVC対応、300万画素 AR0330 CMOSセンサー搭載。6粒850nm赤外LEDで暗視可能、M12レンズマウントで60°/150°視角選択可。ARM/Linuxボード（ARM9～Cortex-A53）で動作し、V4L2/DirectShow SDK完備。消費電力0.7W未満の産業用組み込みカメラモジュール。
usb-cameranight-visionuvcembedded-visionai-camera
こんな用途におすすめ
- エッジAIカメラの試作
- 夜間監視・低照度撮影
- 組込みLinuxボードでの画像取得
- OpenCV / GStreamer / V4L2 評価
- 小型検査装置・研究開発用途
導入・評価で期待できる効果
1
ドライバ開発の負担を軽減：UVC対応で評価をすぐ開始可能
2
低照度環境の検証に対応：赤外LED搭載で夜間・暗所撮影に対応
3
PoC期間を短縮：USB接続で既存PCや組込みボードに接続しやすい
4
AI画像処理へ展開しやすい：OpenCV、V4L2、GStreamer と組み合わせやすい
主な特長
- USB 2.0 UVC標準プロトコル対応 — ドライバ不要で即座に認識
- 300万画素（2048×1536）高解像度、30fps MJPG出力
- 6粒850nm赤外LED + ON/OFFスイッチで完全暗視対応
- M12レンズマウント — 60度（EFL 6mm）または150度（EFL 2.1mm）視角選択可
- ARM9～Cortex-A53まで幅広いARMボード対応（Linux/Debian）
- 消費電力0.7W未満、-10℃～75℃動作の堅牢設計
- DirectShow / V4L2 SDKソースコード完備、即開発着手可能
日昇テクノロジーのUSBナイトビジョンカメラモジュールは、産業用組み込みビジョンシステム向けに設計された高感度UVCカメラです。300万画素AR0330 CMOSセンサーと6粒の850nm赤外LEDを搭載し、昼夜を問わず鮮明な画像を提供します。
対応プラットフォーム
本カメラモジュールはUSB Video Class（UVC）標準に準拠しているため、UVCドライバを備えたすべてのOSで動作します。ARM組み込みLinuxはもとより、Windows、macOS、Android、WinCEなど幅広い環境に対応。日昇のARM9/ARM11/Cortex-Aシリーズ開発ボードとの組み合わせで、AIカメラソリューションのプロトタイピングから量産までシームレスに移行できます。

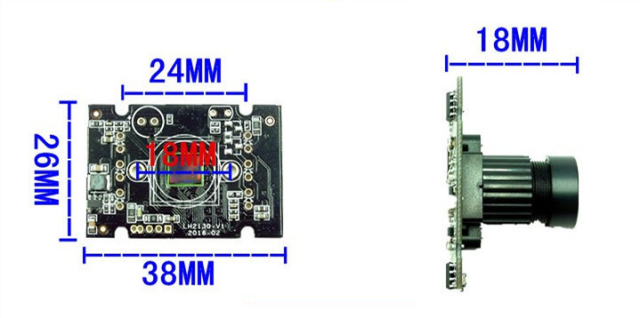

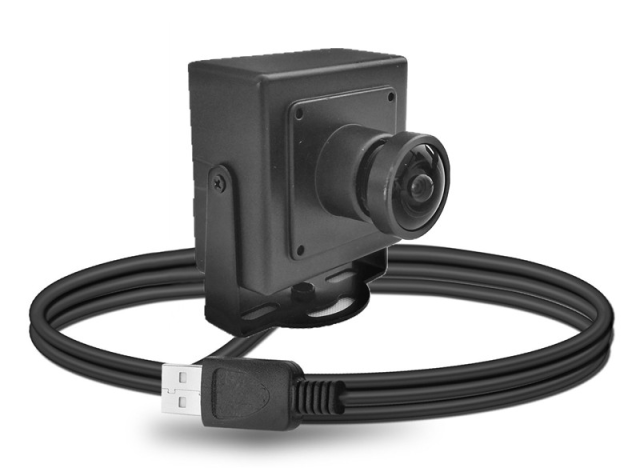

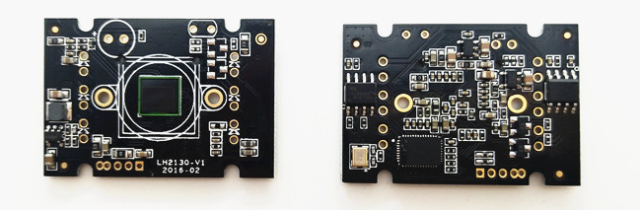

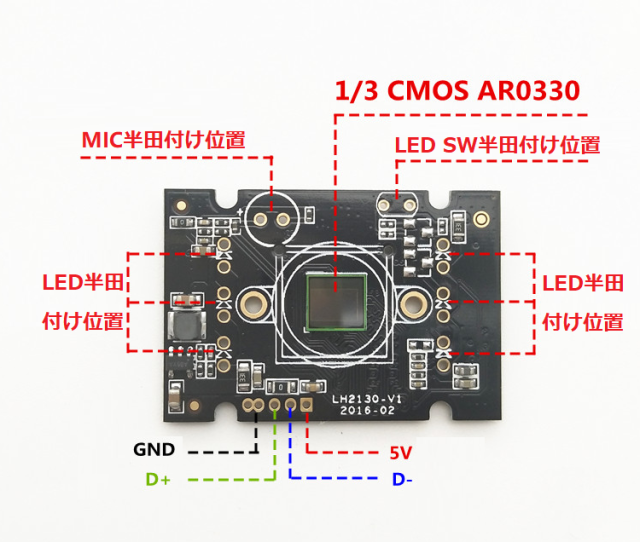

製品画像・構成図
製品仕様
| インタフェース | USB 2.0, 300万画素 (3MP), 標準UVCプロトコル |
|---|---|
| センサー | 1/3″ CMOS AR0330, 画素サイズ 2.2µm×2.2µm |
| 暗視機能 | 低照度赤外LEDライト 6粒搭載, LED ON/OFF SW付き, 850nm±10 |
| 感度 | 2.0V/(Lux-sec) |
| レンズ焦点距離（EFL） | 6mm±5%（視角60度）/ 2.1mm±5%（視角150度） |
| 波長 | 850nm±10 |
| F/NO（Infinite） | F/NO=1.8 |
| 撮影範囲 | 20mm～∞ |
| Optical distortion | < -4.0% |
| フレームレート | 30fps（MJPG/2048×1536）, 13fps（YUY2/2048×1536） |
| PCBサイズ | 2.6cm × 3.8cm |
| レンズマウント | M12 × P0.5 |
| 動作電圧 | 3.3V～5V |
| 消費電力 | < 0.7W |
| 動作温度 | -10℃～75℃ |
| 対応OS | WinXP/Vista/Win7～Win11, Mac-OS X 10.4.8+, Linux with UVC（≥2.6.26）, WinCE with UVC, Android 4.0+ |
| 提供ソフトウェア・SDK | AMCAP（カメラテスト）, VLC, DirectShow SDKソース, V4L2サンプル, Webカメラアプリ, 動体検知アプリ, QTアプリ |
よくある質問
専用ドライバは必要ですか？
標準UVCプロトコルに対応しているため、多くの環境で標準カメラとして認識できます。
Linuxボードで使用できますか？
ARM9、ARM11、Cortex-A9、Cortex-A53 などの Linux / Debian ボードでの利用を想定しています。
OpenCV や GStreamer と組み合わせられますか？
UVC / V4L2 に対応するため、OpenCV、GStreamer、V4L2 ベースの画像取得パイプラインに組み込みやすい構成です。
60度と150度の違いは何ですか？
60度は対象を比較的絞って撮影したい場合、150度は広範囲を確認したい場合に適しています。
製品基本情報
- Chip / SoC
- AR0330
- Sensor
- 1/3 CMOS AR0330
- カテゴリ
- Camera Module
usb-cameranight-visionuvcembedded-visionai-camera
